Penganalisis Spektrum Siri XSA800
ditambah -160 dBm Tahap Bunyi Purata Dipaparkan (DANL)
ditambah hingar fasa -80 dBc/Hz @1GHz dan diimbangi pada 10 kHz
ditambah Jumlah ketepatan amplitud<0.7 dB
ditambah lebar jalur resolusi minimum 1 Hz (RBW)
ditambah kit ujian pra-pematuhan EMI, perisian ujian EMC pilihan
ditambah Penjana penjejakan pilihan (perkakasan penjana penjejakan standard, boleh dinaik taraf dari jauh mengikut keperluan)
ditambah dengan grafik plot Air Terjun, analisis kualiti isyarat modulasi, penyahmodulasi audio, dsb. pelbagai fungsi ujian am dan lanjutan
ditambah Ujian Standard Lulus/Gagal di tapak dan fungsi amaran
serta Mengguna pakai teknologi frekuensi perantaraan semua digital
serta Berbilang antara muka: Hos USB, Peranti USB, LAN, antara muka fon telinga, HDMI ditambah 9-LCD inci, resolusi tinggi 1280×800 piksel
Penganalisis Spektrum Siri XSA800
· Julat frekuensi 9kHz -1.5GHz
· -160 dBm Dipaparkan Purata Tahap Bunyi (DANL)
· Bunyi fasa -80 dBc/Hz @1GHz dan diimbangi pada 10 kHz
· Jumlah ketepatan amplitud<0.7 dB
· Jalur lebar resolusi minimum 1 Hz (RBW)
· Kit ujian pra-pematuhan EMI, perisian ujian EMC pilihan
· Penjana penjejakan pilihan (perkakasan penjana penjejakan standard, boleh
dinaik taraf dari jauh mengikut keperluan)
· Grafik plot air terjun, analisis kualiti isyarat modulasi, demodulasi audio, dll. pelbagai fungsi ujian am dan lanjutan
· Ujian Standard Lulus/Gagal di tapak dan fungsi amaran
· Mengguna pakai teknologi frekuensi perantaraan semua digital
· Antara muka berbilang: Hos USB, Peranti USB, LAN, antara muka fon telinga, HDMI
· 9-LCD inci, resolusi tinggi 1280×800 piksel
Jalur lebar resolusi minimum (RBW) 1Hz, membezakan isyarat berdekatan dengan berkesan
Fungsi tangkapan pantas
Kunci jauh kereta, modul tekanan tayar TPMS dan modul wayarles kecil biasanya menggunakan modulasi ASK/FSK. XSA800 boleh melengkapkan penangkapan isyarat ASK/FSK, dan terus mendapatkan parameter frekuensi tengah, kuasa dan mengimbanginya.
Keupayaan pengukuran isyarat kecil yang sangat baik
-160 dBm DANL (Tahap Bunyi Purata Dipaparkan), boleh memerhati isyarat kecil yang lebih lemah
Pengukuran hingar rendah yang lebih tepat
Bunyi Fasa < –80 dBc/Hz @1GHz pada offset 10 kHz
Fungsi Lulus/Gagal
Cepat tentukan sama ada keputusan ujian lulus
Menyediakan fungsi ujian pra-pematuhan EMI
Dilengkapi dengan penapis EMI (6dB) dan pengesan separa-puncak sebagai standard, ia lebih tepat untuk ujian pra dan diagnosis EMI, dan laporan ujian dan pengeluaran lengkap boleh diselesaikan dengan menggunakan perisian sokongan.
Menyediakan fungsi ujian EMC (memerlukan perisian pilihan)
Terbina dalam lebih daripada 200 templat piawaian dan peraturan ujian EMC arus perdana. Pengguna memilih templat yang sepadan, dan perisian secara automatik menetapkan penganalisis spektrum dan merekodkan data ujian. Data dan peraturan boleh dibandingkan pada skrin yang sama. Pengguna juga boleh menyesuaikan peraturan untuk analisis perbandingan.
Menyediakan pelbagai mod fungsi lanjutan
Analisis kualiti isyarat modulasi standard, demodulasi audio, pengukuran kekuatan medan, pengukuran saluran dan pembilang frekuensi, dsb. pelbagai fungsi ujian am dan lanjutan.
analisis kualiti isyarat modulasi
penyahmodulasi audio
ukuran saluran

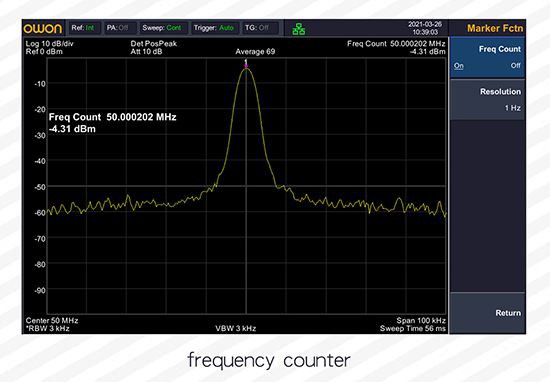

pembilang frekuensi
Grafik plot air terjun
Lihat gelagat parameter isyarat yang berbeza-beza dari semasa ke semasa, jejak kekerapan dan gelagat kuasa sepanjang masa, terutamanya isyarat terputus-putus. Pengguna boleh menggunakan grafik plot air terjun untuk menganalisis kestabilan isyarat sepanjang masa, atau untuk mengenal pasti isyarat gangguan terputus-putus dalam sistem komunikasi.
Berat: Lebih kurang. 3.7 kg (peranti utama)
Dimensi: 375 mm (W)× 185 mm (H) ×120 mm (D)
| Kekerapan | ||||||
| Jarak frekuensi | XSA805（TG） | 9 kHz hingga 500 MHz | ||||
| XSA810（TG） | 9 kHz hingga 1 GHz | |||||
| XSA815（TG） | 9 kHz hingga 1.5 GHz | |||||
| Resolusi Kekerapan | 1 Hz | |||||
| Kadar penuaan kekerapan rujukan | < 1 ppm/year | |||||
| Span Kekerapan | ||||||
| Julat Span | 0 Hz, 100 Hz hingga kekerapan maksimum instrumen | |||||
| Ketidakpastian Rentang | ± span / (titik sapuan-1) | |||||
| Bunyi Fasa SSB(20ijazahke 30ijazah, fc=500 MHz) | ||||||
| Offset Pembawa | 10 kHz | < -80 dBc/Hz | ||||
| 100 kHz | < -100 dBc/Hz | |||||
| 1 MHz | < -115 dBc/Hz | |||||
| Lebar jalur | ||||||
| Lebar Jalur Peleraian（-3 dB） | 1 Hz hingga 1 MHz, dalam urutan 1-3-5-10. | |||||
| Lebar Jalur Peleraian (-6 dB) (EMI) | 200 Hz, 9 kHz, 120 kHz, 1 MHz | |||||
| Ketepatan RBW | < 5% typical | |||||
| Faktor Bentuk Penapis Resolusi (60 dB : 3 dB) | < 5 typical | |||||
| Video Lebar Jalur (-3 dB) | 10 Hz hingga 1 MHz, dalam urutan 1-3-5-10. | |||||
| Amplitud dan aras | ||||||
| Julat ukuran amplitud | DANL kepada tambah 10 dBm, 100 kHz hingga 10 MHz, Preamp Mati DANL hingga tambah 20 dBm, fc Lebih besar daripada atau sama dengan 10 MHz, Preamp Mati | |||||
| Tahap Rujukan | {{0}} dBm hingga tambah 30 dBm, 0.01 dB demi langkah | |||||
| Preamp | 20 dB, nominal, 100 kHz hingga 1.5 GHz | |||||
| Attenuator Input | XSA805（TG） XSA810（TG） XSA815（TG） | 0 hingga 40 dB, 1 dB mengikut langkah | ||||
| Paparan Tahap Bunyi Purata (Pengecilan input=0 dB, RBW=VBW=100 Hz, pengesan sampel, purata surih Lebih besar daripada atau sama dengan 50, 20ijazahke 30ijazah, galangan input=50 Ω) | ||||||
| Preamp Mati | 9 kHz hingga 1 MHz | -95 dBm (Lazim),<-88 dBm | ||||
| 1 MHz hingga 500 MHz | -140 dBm (Lazim),<-130dBm | |||||
| XSA810(TG) | 500 MHz hingga 1 GHz | |||||
| XSA815(TG) | 500 MHz hingga 1.5 GHz | -138 dBm (Lazim),<-128 dBm | ||||
| Preamp Hidup | 100 kHz hingga 1 MHz | -135 dBm (Lazim),<-128 dBm | ||||
| 1 MHz hingga 500 MHz | -160 dBm (Lazim),<-150 dBm | |||||
| XSA810(TG) | 500 MHz hingga 1 GHz | |||||
| XSA815(TG) | 500 MHz hingga 1.5 GHz | -158 dBm (Lazim),<-148 dBm | ||||
| Paparan Aras | ||||||
| Pengesan jejak | puncak positif, puncak negatif, normal, sampel, RMS, purata voltan, kuasi-puncak | |||||
| Fungsi jejak | tulis jelas, tahan maks, tahan min, purata, paparan, kosong, jejak matematik | |||||
| Unit paksi aras | dBm, dBμW, dBpW, dBmV, dBμV, W, V | |||||
| Tindak balas kekerapan (FcLebih besar daripada atau sama dengan100 kHz, 20ijazahke 30ijazah,30 peratus hingga 70 peratus kelembapan relatif, pengecilan input=10 dB, kekerapan rujukan= 50 MHz) | ||||||
| Preamp Mati | ＜0.7 dB | |||||
| Preamp Hidup | ＜1.0 dB | |||||
| Perbezaan dan Ketepatan | ||||||
| Ketidakpastian | fc=50 MHz, pengesan puncak, prapenguat dimatikan, pengecilan=10 dB, tahap isyarat input=-10 dBm, 20 darjah hingga 30 darjah | |||||
| ＜ 0.4 dB | ||||||
| Ketidakpastian Pengukuran Tahap | ||||||
| Ketidakpastian pengukuran tahap | Tahap keyakinan 95 peratus, S/N > 20 dB, RBW=VBW=1 kHz, prapenguat dimatikan, pengecilan=10 dB, -50 dBm < input tahap Kurang daripada atau sama dengan 0 dBm, fc > 10 MHz, 20 darjah hingga 30 darjah | |||||
| ＜ 0.7 dB | ||||||
| Penjana Penjejakan (pilihan) | ||||||
| Jarak frekuensi | XSA805（TG） | 100 kHz hingga 500 MHz | ||||
| XSA810（TG） | 100 kHz hingga 1 GHz | |||||
| XSA815（TG） | 100 kHz hingga 1.5 GHz | |||||
| Kuasa output julat aras | {{0}} dBm hingga 0 dBm | |||||
| Resolusi tahap output | 1 dB | |||||
| Kerataan keluaran | Berbanding dengan 50 MHz | |||||
| ± 3 dB | ||||||
| Penjana penjejakan palsu | Harmonik palsu | -30 dBc (Menjejaki kuasa output penjana -10 dBm) | ||||
| Tidak harmonik palsu | -40 dBc (Menjejaki kuasa output penjana -10 dBm) | |||||
| Penjana penjejakan ke pengasingan terminal input | {{0}} dB (Menjejaki kuasa output penjana 0 dBm) | |||||
| Antara muka | ||||||
| Hos USB, Peranti USB, LAN, antara muka fon telinga, HDMI | ||||||
| Paparan | ||||||
| 9-LCD TFT inci, 1280 x 800 piksel | ||||||
| Penampilan | ||||||
| Dimensi | 375 mm (W) × 185 mm (H) × 120 mm (D) | |||||
| Berat badan | lebih kurang 3.7 kg (peranti utama) | |||||
