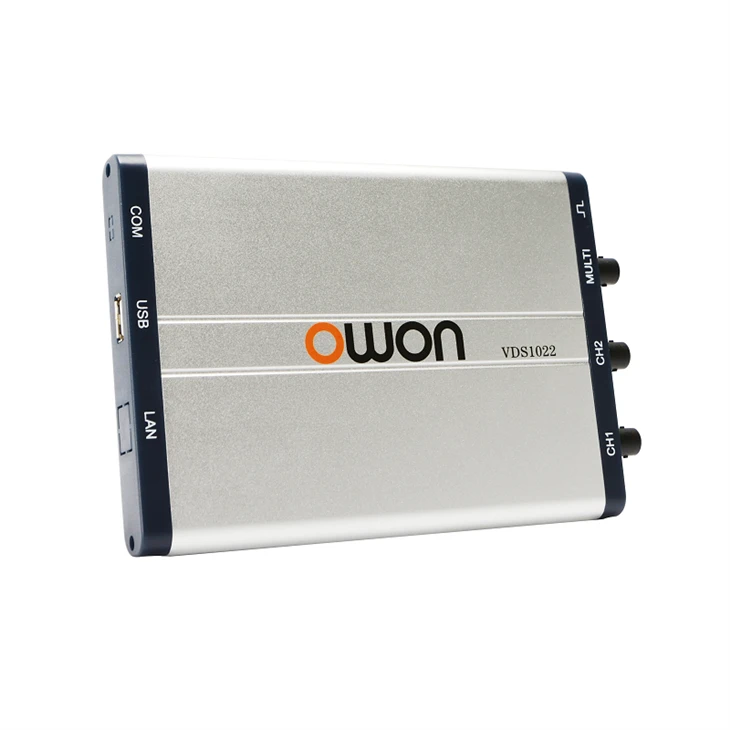

Osiloskop PC Siri VDS

- Lebar jalur sehingga 100MHz dan kadar sampel masa nyata maksimum 1GS/s- 10M panjang rekod- Pilihan berbilang pencetus : tepi, video, cerun, nadi dan ganti- Reka bentuk badan ultra nipis, mudah alih

Hantar pertanyaan

Berbual sekarang

pengenalan produk

Apabila juruterakeluar bekerjaatau melakukan penyelenggaraan dan pelarasan padaBarisan pengeluaran, mereka lebih suka osiloskop PC. Saiznya yang sangat kecil menjadikannyalebih mudah dibawa dan digunakan. Walau bagaimanapun, kebanyakan osiloskop maya PC di pasaran mempunyai lebih atau kurang pemadaman dalam fungsi berbanding osiloskop desktop, yang juga menyukarkan jurutera untuk melakukan pengukuran biasa.

Apabila mudah alih dan konflik prestasi, bagaimana untuk memilih? Anda boleh melihat osiloskop PC VDS OWON.
Atas premisreka bentuk ultra nipis, Osiloskop PC siri VDS OWON:

Lebar jalur sehingga 100MHz dan kadar sampel masa nyata maksimum 1GS/s
Panjang rekod 10M
UI Mesra : FFT, atau XY, dan paparan gelombang 2 dipaparkan pada skrin yang sama
Pilihan berbilang pencetus: tepi, video, cerun, nadi dan silih berganti
Pengasingan USB - kurang inferens isyarat, lebih banyak perlindungan PC
Penjanaan bas USB dan alat kawalan jauh LAN (pilihan)
Reka bentuk badan ultra nipis, mudah dibawa

product-1-1

Port RS232 (pilihan)

Port USB:bekalan kuasa melalui bas USB, berkomunikasi dengan PC

Port LAN (pilihan):alat kawalan jauh

Input isyarat saluran 1

Isyarat saluran 2input

Input pencetus EXT, output pencetus atau output Lulus/Gagal

Pampasan siasatan:isyarat pengukuran (3.3V/1KHz) output

Nota : Bilaberkomunikasi dengan PC melalui LAN, osiloskop harus dikuasakan oleh penyesuai.

product-1-1

Menyokong lebar jalur sehingga 100MHz, kadar pensampelan sehingga 1GS/s dan kedalaman storan 10M untuk memastikan persembahan sempurna butiran bentuk gelombang halus.

product-1-1

Menyokong pelbagai jenis pencetus seperti Edge, Pulse, Width, Video, Slope, Alternation, dsb. Ia dilengkapi dengan pengukuran automatik, operasi matematik, grafik dan fungsi lain, yang setanding dengan osiloskop desktop!

product-1-1

Selain prestasi, satu lagi aspek penting yang perlu diberi perhatian ialahkeselamatan peralatan. OWON Lilliput memahami kebimbangan anda. Ciri osiloskop PC siri OWON VDSfungsi pengasingan USB yang tercanggih, melindungi komputer anda dengan berkesan dan mengurangkan gangguan isyarat!

Osiloskop PC siri OWON VDS bukan sahaja sepadan dengan prestasi osiloskop desktop biasa tetapi juga memastikan keselamatan peralatan anda daripada kejutan elektrik.

Serbaguna dan boleh dipercayai, anda tidak akan mahu melepaskannya. Ia padat dan ringan, menjadikan ukuran mudah.

Model	VDS1022I		VDS1022
Lebar jalur	25MHZ
Saluran	2+1 (berbilang)
Kadar Sampel	100MSa/s
Skala Mendatar (s/div)	5ns/div-100s/div, langkah demi 1-2-5
Panjang Rekod	5K
Voltan Masukan Maks	400V (puncak DC+AC)		40V (DC+ACpuncak)
Resolusi Menegak (A/D)	8 bit
Sensitiviti Menegak	5mV/div-5V/div			2mV/div-5V/div
Jenis Pencetus	Tepi, Nadi, Video, Cerun dan Ganti
Matematik Bentuk Gelombang	＋, －, ×, ÷, songsang, FFT
Antaramuka Komunikasi	USB 2.0 (pengasingan)	USB 2.0
Bekalan Kuasa	5.0V/1A
Penggunaan kuasa	Kurang daripada atau sama dengan 2.5W
Dimensi (W × H × D)	170 × 120 × 18 (mm)
Berat Peranti	0.26 kg
