Osiloskop Digital Pegang Tangan
+ Antara muka USB Jenis-C, menyokong bank kuasa, menyokong sambungan perisian PC
+ Fungsi penentukuran sendiri
+ SCPI disokong, memudahkan pembangunan sekunder
Siri HDS200 2-Osiloskop Pegang Tangan CH
*Osiloskop + multimeter + penjana bentuk gelombang, pelbagai fungsi dalam satu
*3.5-inci paparan LCD warna kontras tinggi resolusi tinggi, sesuai untuk kegunaan luar
*Kuasa bateri litium 18650, menyediakan sehingga 6 jam masa bekerja
*Antara muka USB Jenis-C, menyokong bank kuasa, menyokong sambungan perisian PC
*Fungsi penentukuran diri
*SCPI disokong, memudahkan pembangunan sekunder
Pelbagai Fungsi dalam satu
Osiloskop
+ Max 10,000 kadar segar semula bentuk gelombang wfms/s
+ Input saluran dwi, lebar jalur sehingga 70 MHz, maks.
kadar pensampelan masa nyata 250MSa/s
+ Panjang rekod maksimum 8k
+ Fungsi pengukuran kursor
+ Berbilang fungsi pengukuran automatik
+ Fungsi XY
+ Fungsi set auto satu kunci, mudah dikesan dan nyahpepijat
Multimeter
+ 20,000 kiraan, RMS benar
+ Voltan, arus, rintangan, diod, pengukuran kemuatan, dan ujian kesinambungan
+ Fungsi julat automatik, mudah dikesan dan nyahpepijat
+ Max AC 750V, DC 1000V voltan masukan
+ Input bebas multimeter dan osiloskop
+ Fungsi tahan membaca
+ Fungsi pengukuran relatif
Penjana Gelombang(Hanya untuk HDS242S & HDS272S)
+ Output frekuensi maksimum 25MHz
+ Output sinus, segi empat sama, tanjakan, nadi dan bentuk gelombang khas terbina dalam
+ 0. Peleraian frekuensi 1Hz
+ 14-peleraian menegak bit, kadar pensampelan tinggi 125MSa/s
+ 8k panjang bentuk gelombang
+ Amplitud keluaran 5Vpp maks
Saiz kecil, fungsi berkuasa
Pengurusan Kuasa Cemerlang
Penggunaan kuasa komprehensif ultra rendah kurang daripada 3W. Dikuasakan oleh bateri litium 4400mAh, berfungsi secara berterusan selama kira-kira 6 jam. Bateri tunggal boleh membekalkan kuasa secara normal. Penggantian bateri yang mudah.
Antara muka USB Jenis-C boleh dicas oleh penyesuai atau bank kuasa, dan menyokong sambungan perisian PC.
Prestasi osiloskop yang sangat baik
|
Dua perolehanmod tionPengesanan puncak digunakan untuk pengesanan burr jamming dan kemungkinanmengurangkan kekeliruan. |
|
|
Penyegaran tinggi, storan dalam Maksimum 10,000 kadar muat semula wfms/s, panjang rekod 8k, mudah ditangkap luar biasadan peristiwa kebarangkalian rendah. |
|
|
7 jenis pengukuran automatik Kekerapan, Tempoh, Amplitud, Maks, Min, Min dan PK-PK. Max 6 ukuran auto boleh dipaparkan pada skrin pada masa yang sama. |
|
|
Fungsi pengukuran kursor Menyokong mengukur perbezaan voltan antara kursor (△V) dan perbezaan masa antara kursor (△T). |
|
|

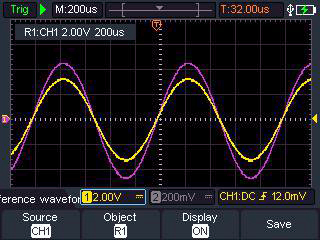

Simpan fungsi Simpan 4 tetapan, 4 bentuk gelombang rujukan, 4 imej bentuk gelombang, 4 fail bentuk gelombang CSV.Bentuk gelombang rujukan boleh dipaparkan pada skrin yang sama dengan bentuk gelombang yang diukur, mudah untuk perbandingan bentuk gelombang. Sambung ke komputer melalui antara muka USB Jenis-C, komputer boleh mengenali osiloskop sebagai pemacu kilat USB, dan anda boleh mengakses imej atau fail bentuk gelombang CSV untuk melihat, menganalisis atau berkongsi data bentuk gelombang. |
|
20,000 Mengira Multimeter dengan True RMS
Sokongan mengukur voltan, arus, rintangan, diod, kapasitansi, dan ujian kesinambungan.
20,000 kiraan, multimeter profesional berketepatan tinggi, menyokong pengukuran nilai relatif.
Fungsi Penjana Bentuk Gelombang
Keluaran sinus, segi empat sama, tanjakan, nadi dan bentuk gelombang khas terbina dalam.
Menyokong 8 bentuk gelombang khas terbina dalam, termasuk Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlT, AmpAlT.(Hanya untukHDS242S & HDS272S)
Spesifikasi
| Model | HDS242 | HDS272 | HDS242S | HDS272S |
| Lebar jalur | 40MHz | 70MHz | 40MHz | 70MHz |
| Saluran | 2-Osiloskop CH | 2-Osiloskop CH+1-Penjana CH | ||
| Kadar Sampel | 250MSa/s | |||
| Model Pemerolehan | Normal, Peak detect | |||
| Panjang Rekod | 8K | |||
| Paparan | LCD 3.5-inci | |||
| Kadar Penyegaran Bentuk Gelombang | 10,000 wfrms/s | |||
| Gandingan Input | DC, AC dan Ground | |||
| Impedans Input | 1 MΩ±2%, selari dengan 16pF±10pF | |||
| Faktor Pengecilan Probe | 1X,10X,100X,1000X,10000X | |||
| Maks. Voltan masukan | 400V (DC+AC, PK-PK, impedans input 1MΩ) (pengecilan probe 10:1) | |||
| Had Lebar Jalur (biasa) | 20MHz | |||
| Skala Mendatar | 5ns/div - 1000s/div, langkah demi 1 - 2 - 5 | |||
| Sensitiviti Menegak | 10mV/div - 10V/div | |||
| Resolusi Menegak | 8 bit | |||
| Jenis Pencetus | Hujung | |||
| Mod Pencetus | Auto, Biasa, bujang | |||
| Pengukuran Automatik | Tempoh, Kekerapan, Min, PK-PK, Maks, Min | |||
| Pengukuran Kursor | ΔV, ΔT, ΔT&ΔV antara kursor | |||
| Antaramuka Komunikasi | USB Jenis-C | |||
「Multimeter」Spesifikasi (Standard)
| Maks. Resolusi | 20,000 kiraan |
| Mod Ujian | Ujian Voltan, Arus, Rintangan, Kapasitans, Diod, dan Kesinambungan |
| Impedans Input | 10MΩ |
| Voltan Masukan Maks | AC 750V, DC 1000V |
| Arus Input Maks | DC : 10A AC : 10A |
| Diod | 0 - 2V |
「Penjana Gelombang」Spesifikasi(Hanya untuk HDS242S & HDS272S)
Output Kekerapan |
Sinus | 0.1Hz - 25MHz |
| Segi empat | 0.1Hz - 5MHz | |
| Meningkatkan | 0.1Hz - 1MHz | |
| nadi | 0.1Hz - 5MHz | |
| Sewenang-wenangnya | 0.1Hz - 5MHz | |
| Kadar Persampelan | 125MSa/s | |
| Saluran | 1-CH | |
| Julat Amplitud | 20 mVpp - 5 Vpp | |
| Panjang Bentuk Gelombang | 8K | |
| Resolusi Menegak | 14bit | |
| Impedans Keluaran | 50Ω | |
Aksesori dan Pembungkusan
Mengenai OWON
Sejak tahun 1990, Lilliput melangkah ke dalam industri produk elektronik, siri produk pertamanya ialah LCD warna mini.
Dimiliki oleh Lilliput, barisan produk OWON SmartTest telah dicipta untuk "Memenuhi keperluan anda" dalam bidang peralatan ujian dan pengukuran.
Melalui usaha selama 2 dekad, Lilliput secara beransur-ansur berkembang menjadi sebuah syarikat kumpulan, meliputi 3 barisan produk - LCD warna mini, peralatan ujian dan pengukuran, serta sistem pengurusan tenaga rumah.
Produk OWON boleh didapati di Asia, Amerika Utara, Eropah, Amerika Selatan, Oceania dan Afrika, dengan rakan kongsi global yang ditubuhkan di lebih daripada 80 negara/rantau.
Lilliput (OWON) tidak berusaha untuk menjadi salah satu pengeluar peralatan asli peralatan ujian dan pengukuran terbaik dalam julat dunia.
Model |
HDS242 |
HDS272 |
HDS2102 |
HDS2202 |
HDS242S |
HDS272S |
HDS2102S |
HDS2202S |
||
|
Lebar jalur |
40MHz |
70MHz |
100MHz |
200MHz |
40MHz |
70MHz |
100MHz |
200MHz |
||
|
Saluran |
2-Osiloskop CH |
2-Osiloskop CH+1-Penjana CH |
||||||||
|
Kadar Sampel |
250MSa/s |
500MSa/s |
1GSa/s |
250MSa/s |
500MSa/s |
1GSa/s |
||||
| Model Pemerolehan |
Normal, Peak detect |
|||||||||
|
Panjang Rekod |
8K |
|||||||||
|
Paparan |
LCD 3.5-inci |
|||||||||
|
Kadar Penyegaran Bentuk Gelombang |
10,000 wfrms/s |
|||||||||
|
Gandingan Input |
DC, AC dan Ground |
|||||||||
|
Impedans Input |
1 MΩ±2%, selari dengan 16pF±10pF |
|||||||||
|
Faktor Pengecilan Probe |
1X,10X,100X,1000X,10000X |
|||||||||
|
Maks. Voltan masukan |
400V (DC+AC, PK-PK, impedans input 1MΩ) (pengecilan probe 10:1) |
|||||||||
|
Had Lebar Jalur (biasa) |
20MHz |
|||||||||
|
Skala Mendatar |
5ns/div - 1000s/div, langkah demi 1 - 2 - 5 |
2ns/div - 1000s/div, langkah demi 1 - 2 - 5 |
5ns/div - 1000s/div, langkah demi 1 - 2 - 5 |
2ns/div - 1000s/div, langkah demi 1 - 2 - 5 |
||||||
|
Sensitiviti Menegak |
10mV/div - 10V/div |
|||||||||
|
Resolusi Menegak |
8 bit |
|||||||||
|
Jenis Pencetus |
Hujung |
|||||||||
|
Mod Pencetus |
Auto, Biasa, bujang |
|||||||||
|
Pengukuran Automatik |
Kekerapan, Tempoh, Amplitud, Maks, Min, Min, PK-PK |
|||||||||
|
Pengukuran Kursor |
ΔV, ΔT, ΔT&ΔV antara kursor |
|||||||||
|
Antaramuka Komunikasi |
USB Jenis-C |
|||||||||
「Multimeter」Spesifikasi(Standard)
| Maks. Resolusi | 20,000 kiraan |
| Mod Ujian | Ujian Voltan, Arus, Rintangan, Kapasitans, Diod, dan Kesinambungan |
| Impedans Input | 10MΩ |
| Voltan Masukan Maks | AC 750V, DC 1000V |
| Arus Input Maks | DC : 10A AC : 10A |
| Diod | 0 - 2V |
「Penjana Gelombang」Spesifikasi(Hanya untuk HDS242S, HDS272S, HDS2102S, HDS2202S)
Output Kekerapan |
Sinus | 0.1Hz - 25MHz |
| Segi empat | 0.1Hz - 5MHz | |
| Meningkatkan | 0.1Hz - 1MHz | |
| nadi | 0.1Hz - 5MHz | |
| Sewenang-wenangnya | 0.1Hz - 5MHz | |
| Kadar Persampelan | 125MSa/s | |
| Saluran | 1-CH | |
| Julat Amplitud (galangan tinggi) | 20 mVpp - 5 Vpp | |
| Panjang Bentuk Gelombang | 8K | |
| Resolusi Menegak | 14bit | |
| Impedans Keluaran | 50Ω | |
